Веб-интерфейс

В этой главе рассказано, как получить доступ к веб-интерфейсу TDG и авторизоваться в системе. Кроме того, в главе описаны элементы управления и функции, представленные в веб-интерфейсе.

В примере ниже описана ситуация, когда авторизация в системе TDG уже включена. Подробнее о том, как включить авторизацию, вы можете узнать из руководства по авторизации.

Чтобы получить доступ к веб-интерфейсу TDG, выполните следующие шаги:

1. Обратитесь к администратору за данными учетной записи.

   • Username: имя пользователя генерируется автоматически, когда администратор создает профиль пользователя. Примеры имени пользователя: ui8896, gz1200.
   • Password: пароль генерируется автоматически, когда администратор создает профиль пользователя.
   • Адрес сервера TDG: администратор задает адрес сервера в формате http://<адрес>:<порт_http> в файле конфигурации. В этом руководстве в качестве примера используется адрес сервера http://172.19.0.2:8080.

2. В браузере введите адрес сервера TDG, чтобы открыть диалоговое окно авторизации.



3. Введите учетные данные: в поле Username - имя пользователя, а в поле Password - пароль.

4. Нажмите Login.

Во время авторизации система TDG проверяет правильность ваших учетных данных и права доступа к определенным вкладкам TDG. После успешной авторизации вы увидите интерфейс TDG с доступом только к определенным вкладкам. Набор вкладок зависит от роли пользователя, которую вам назначил администратор.

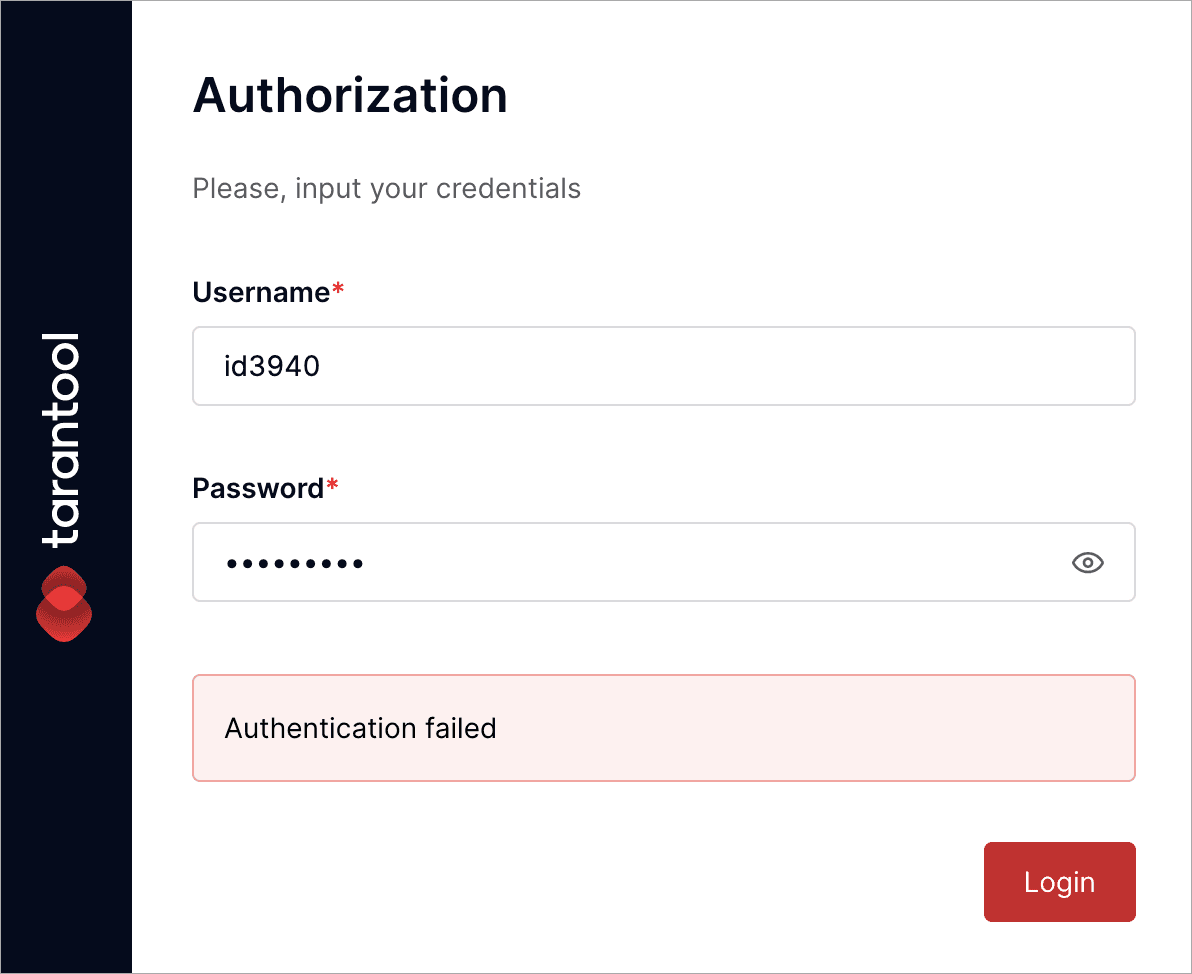

Если в учетных данных окажется опечатка, TDG не сможет вас идентифицировать. В этом случае появится сообщение "Authentication failed":

Попробуйте ввести учетные данные еще раз.

Интерфейс TDG состоит из двух частей:

1. Панель вкладок отображает список вкладок для навигации по разделам TDG.
2. Рабочая область отображает содержание активной вкладки.

Доступ к той или иной вкладке зависит от роли пользователя. Например, пользователи с ролями "admin" и "supervisor" видят все вкладки, а пользователю с ролью "user" доступен ограниченный набор.

Кнопка Collapse menu в нижней части страницы служит для переключения панели вкладок в компактный режим и обратно.

На панели расположены следующие вкладки:

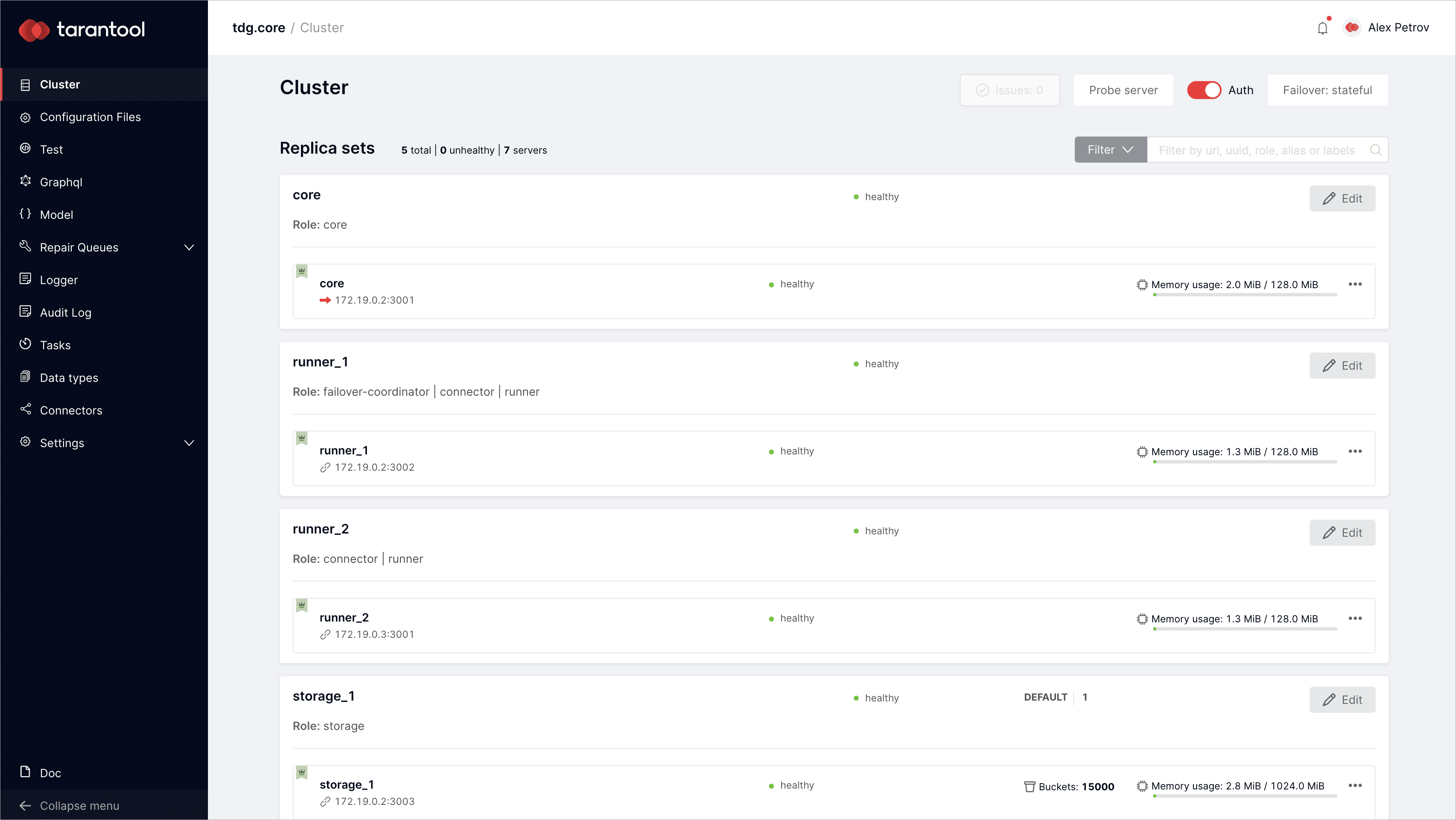

На вкладке Cluster отображается текущий статус кластера экземпляров TDG. На этой вкладке вы можете администрировать кластер через веб-интерфейс. Элементы управления можно разделить на несколько групп:

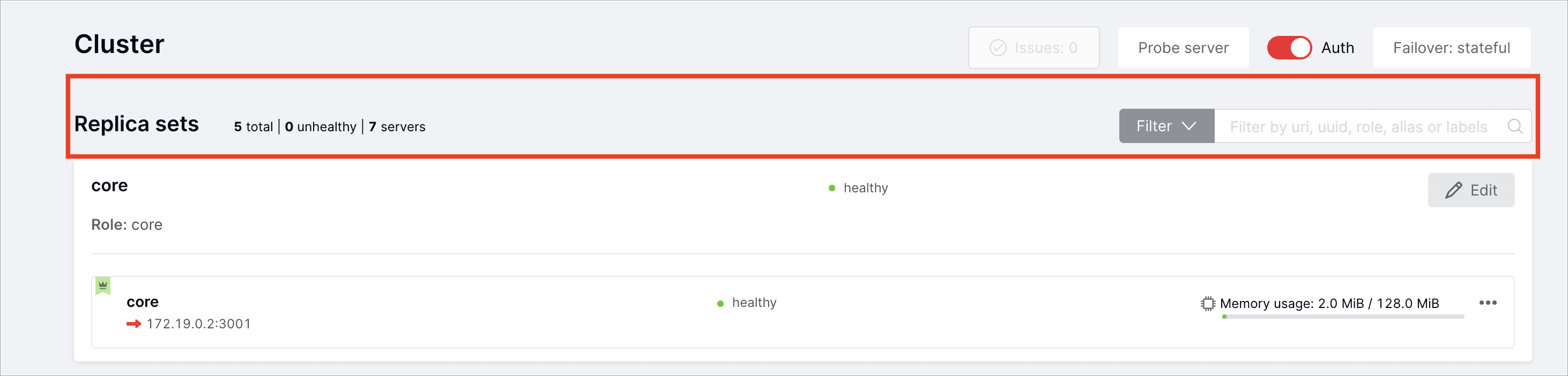

В выделенной области отображается основная статистика по наборам реплик (replica sets).

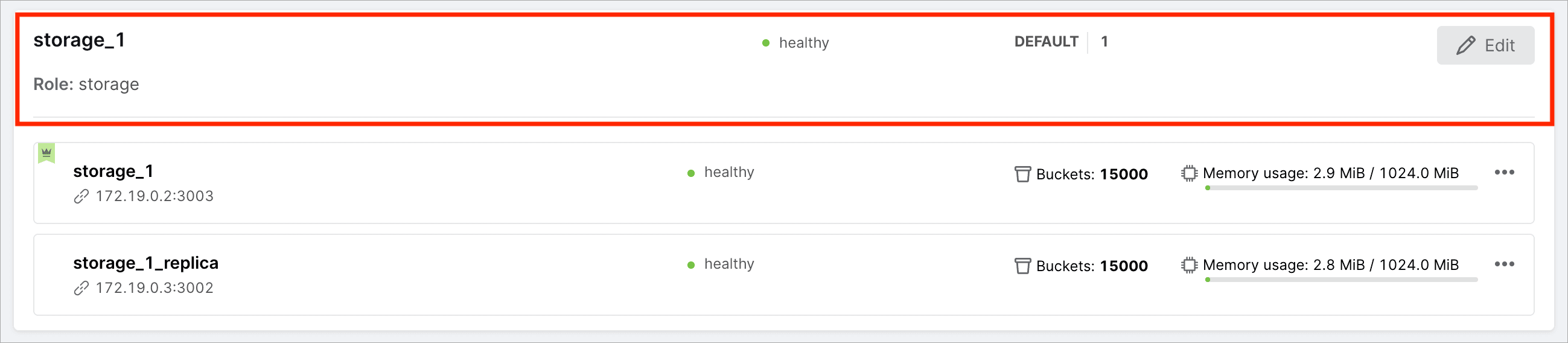

В виджете набора реплик отображается следующая информация:

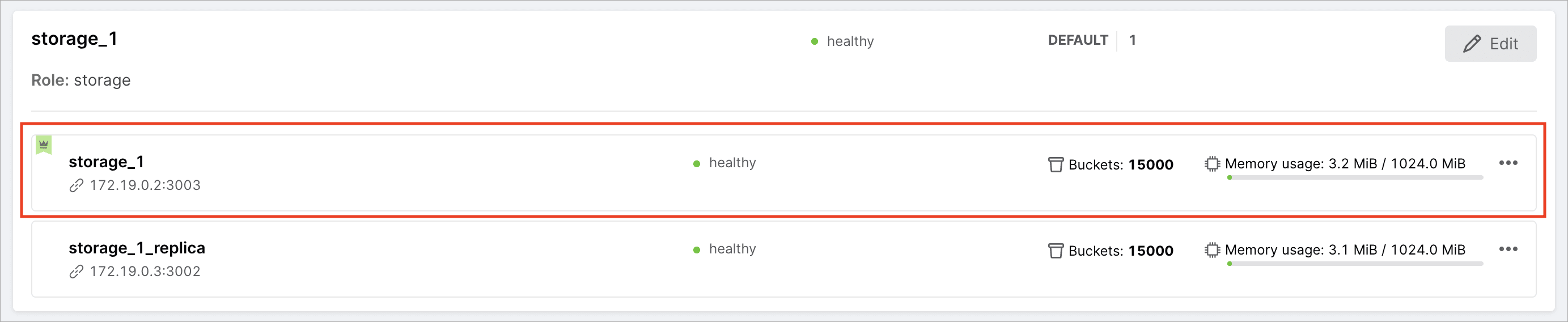

Виджет экземпляра в выделенной области содержит следующую информацию:

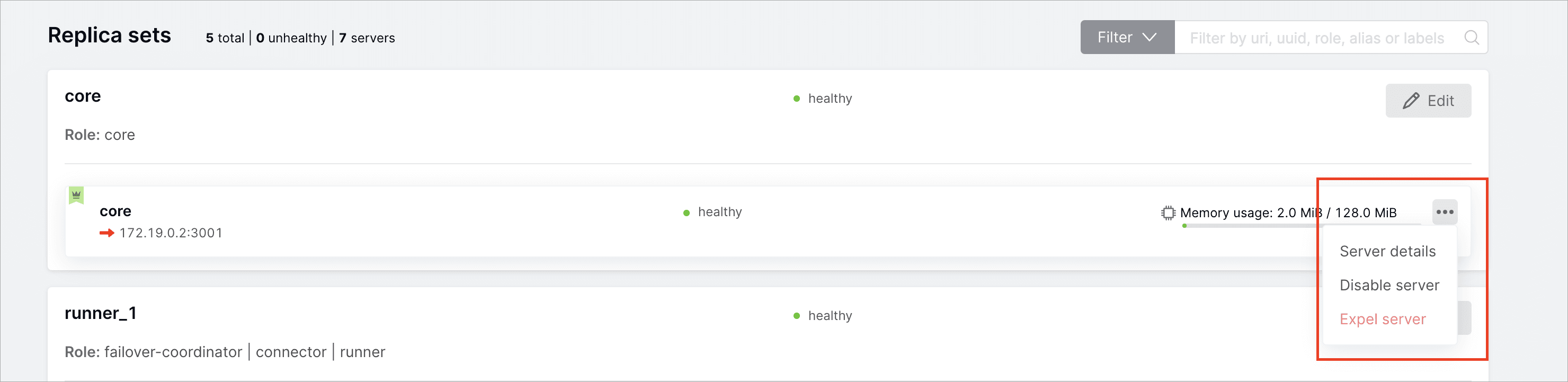

Подробную информацию о параметрах каждого экземпляра можно просмотреть в режиме только для чтения. Для этого на вкладке Cluster рядом с нужным экземпляром нажмите … > Server details:

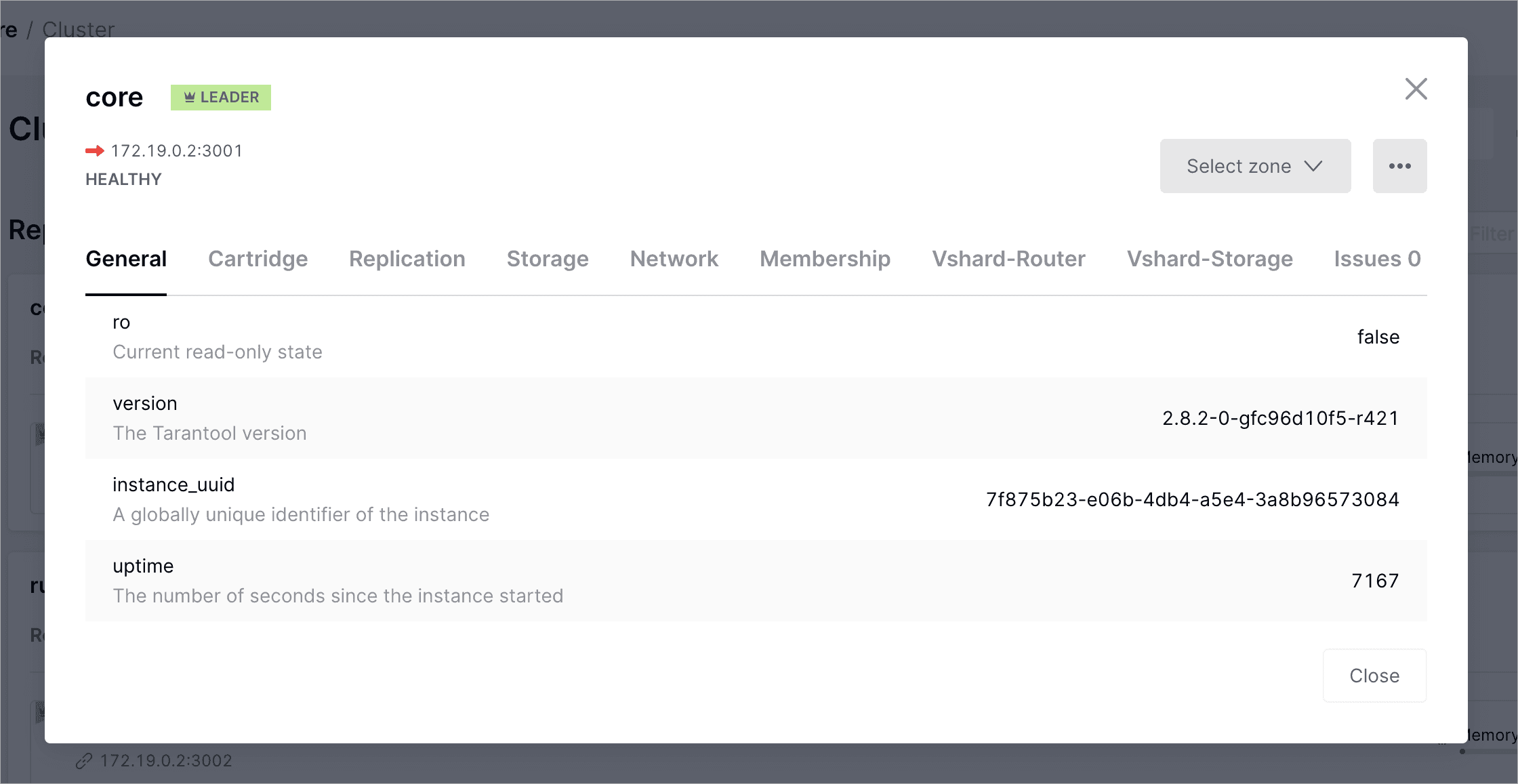

Появится окно с подробной информацией о параметрах экземпляра:

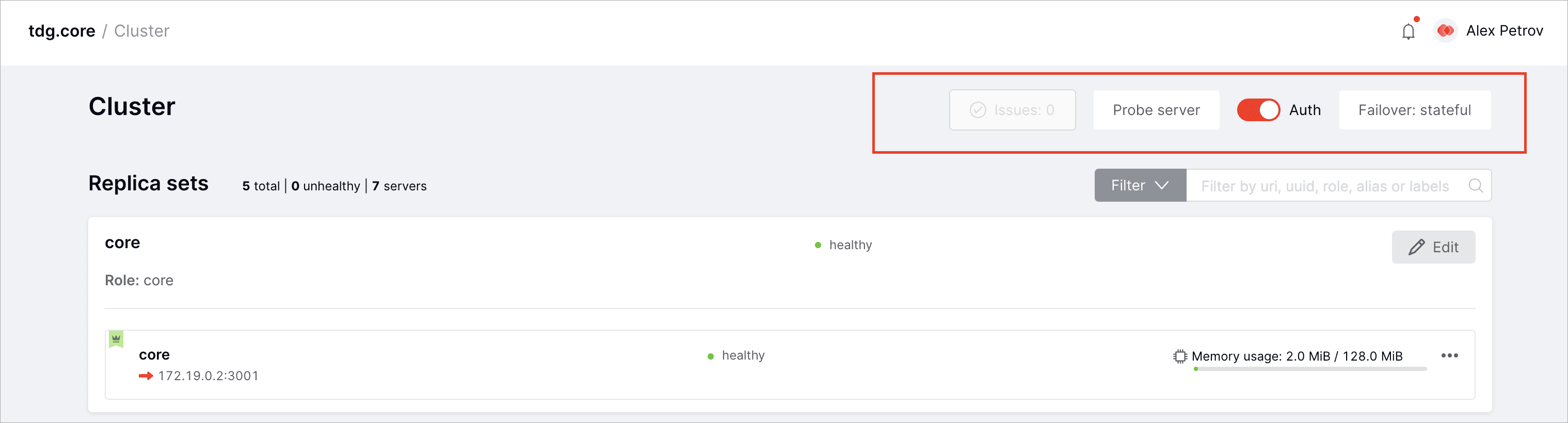

На вкладке Cluster доступны еще несколько функций:

В TDG роль connector предназначена для соединения и обмена данными с внешними системами. Для подключения доступно несколько протоколов соединения:

• http - запросы в формате JSON по HTTP;
• soap - запросы в формате XML (SOAP) по HTTP;
• kafka - для интеграции с шиной данных Apache Kafka;
• tarantool_protocol - коннектор iproto.

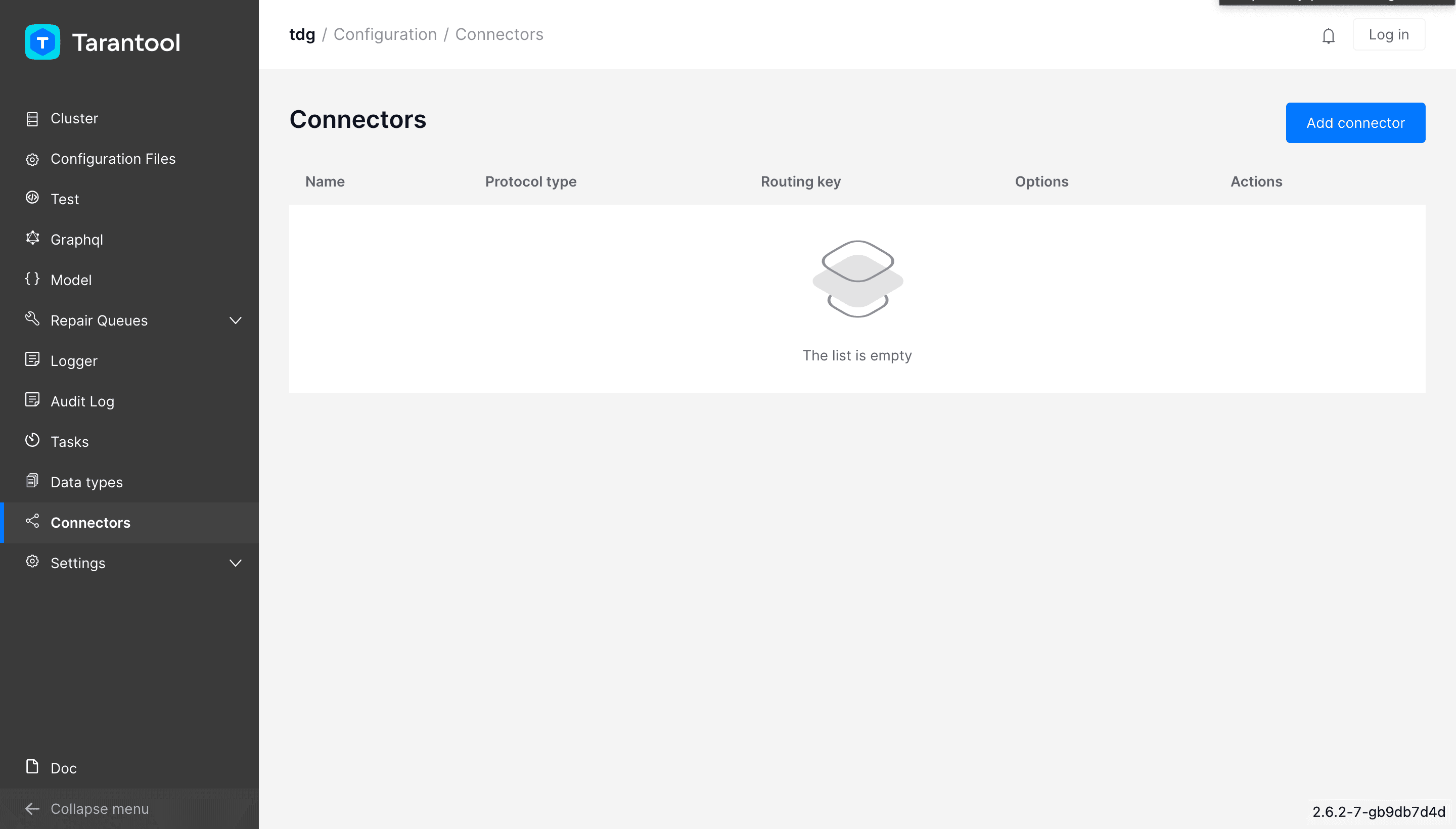

На вкладке Connectors отображается список всех input-коннекторов. Здесь вы можете создавать новые коннекторы и управлять их. Ниже описаны доступные сценарии работы с вкладкой:

Во вкладке Connectors нажмите кнопку Add connector:

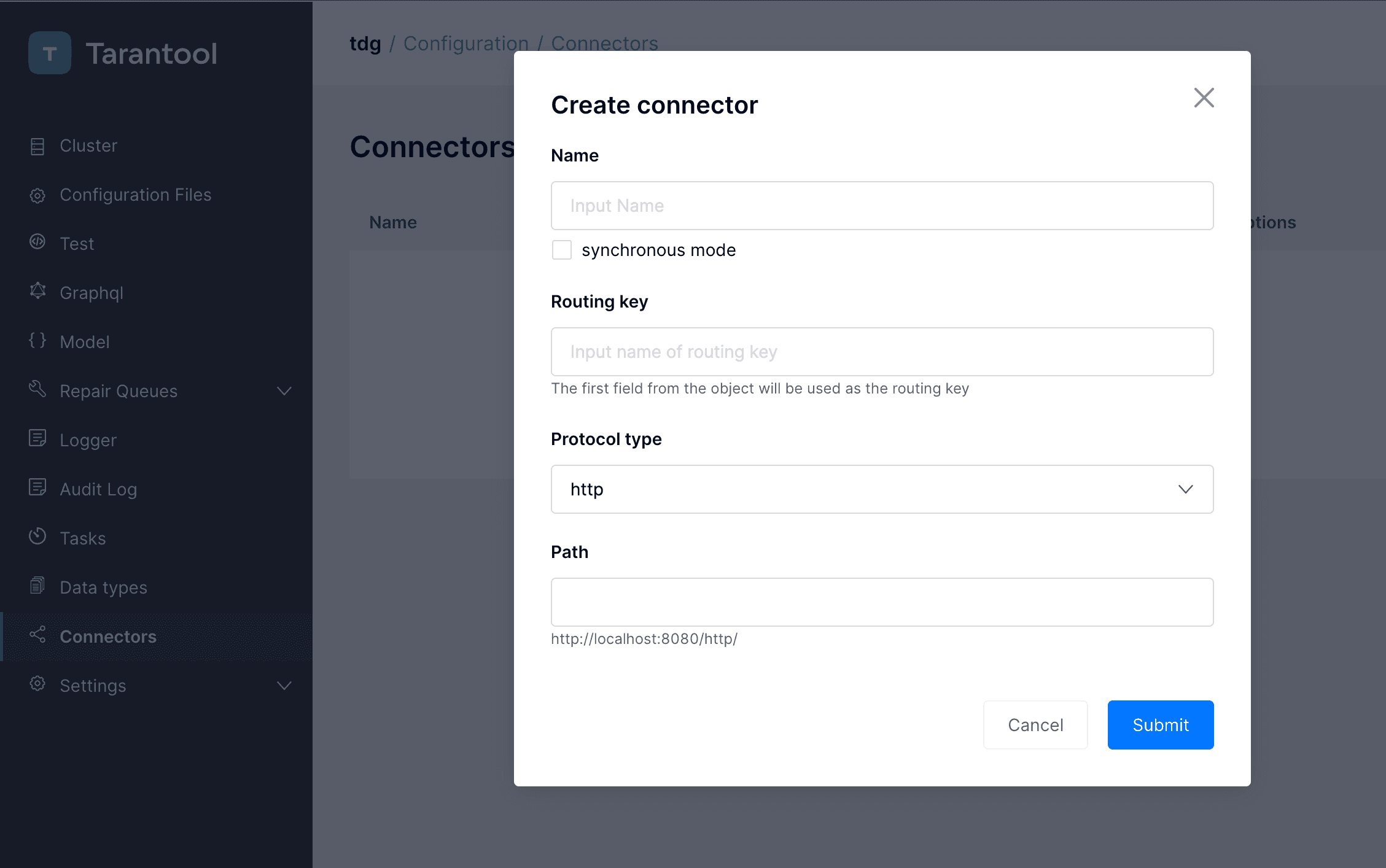

Появится окно Create connector, где нужно ввести параметры коннектора:

При добавлении коннектора доступна настройка маршрутизации и input-параметров - параметров для получения и парсинга входящих запросов. Чтобы узнать больше об этих параметрах, обратитесь к разделу Параметры коннекторов. Ниже в таблице приведены поля, доступные для настройки в редакторе:

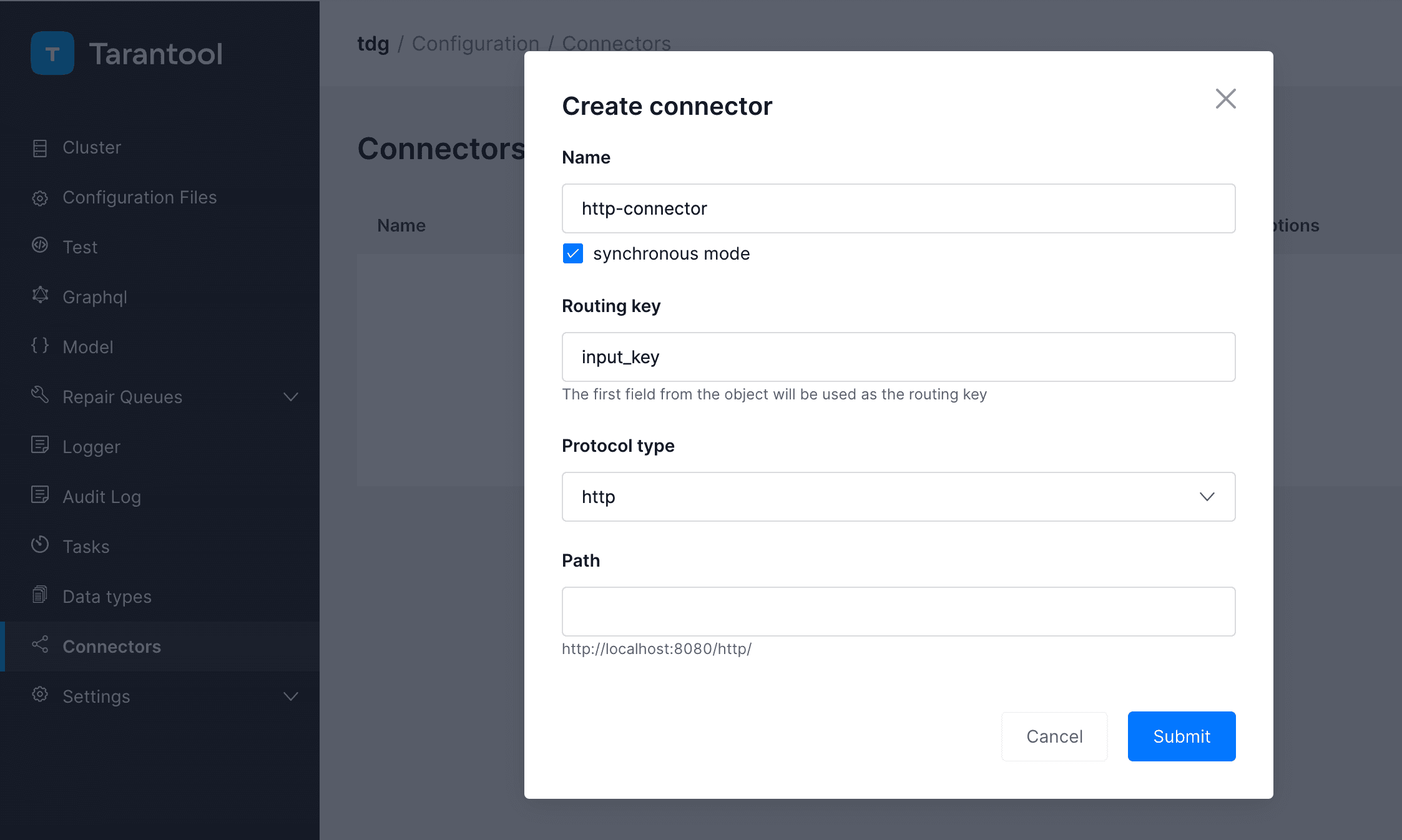

Создадим новый коннектор типа http:

Для поля Path часть адреса определена заранее и не может быть изменена. Предопределенный адрес - это URL, на котором запущен экземпляр TDG (например, http://localhost:8080/). В поле можно указать только последнюю часть адреса - endpoint. Значение по умолчанию для endpoint: http.

Когда все необходимые поля заполнены, нажмите кнопку Submit. Теперь список коннекторов выглядит следующим образом:

Столбцы Name, Protocol type, Routing key и Options в таблице можно сортировать по возрастанию и убыванию.

Справа от каждого коннектора в списке находятся кнопки, позволяющие отредактировать его параметры или удалить коннектор:

Доступные функции:
